三氧化鎢

概述鎢氧化物三氧化鎢制取三氧化鎢氫還原毒性 用途與合成方法 MSDS 三氧化鎢價(jià)格(試劑級(jí)) 上下游產(chǎn)品信息 價(jià)格 專題

中文名稱	三氧化鎢
中文同義詞	三氧化鎢;氧化鎢;三氧化鎢;氧化鎢(VI),PURATRONIC|R,99.998%(METALSBASISEXCLUDINGMO),MO100PPM;氧化鎢(VI) (METALS BASIS);氧化鎢(VI), 99.8% (METALS BASIS);氧化鎢(VI), PURATRONIC|R, 99.998% (METALS BASIS EXCLUDING;納米三氧化鎢(VI), 粒徑: 60 NM, SSA: 5 - 20 CM3/G
英文名稱	Tungsten trioxide
英文同義詞	CI 77901;TUNGSTEN TRIOXIDE 99.999%;TUNGSTEN TRIOXIDE, 99.5%;Tungsten(VI)oxide(99.9994%-W)PURATREM;Tungsten(VI)oxide(min.99.8%-W);Tungsten(VI)oxide,sinteredlumps(99.99%-W)PURATREM;tungsten(vi) oxide, puratronic;TUNGSTENOXIDE,POWDER
CAS號(hào)	1314-35-8
分子式	O3W
分子量	231.84
EINECS號(hào)	215-231-4
相關(guān)類別	Cp鉬、鈦、鎢、釩、鋯;無機(jī)化工產(chǎn)品;無機(jī)鹽;鍍膜材料;催化和無機(jī)化學(xué);化學(xué)試劑、分析試劑;通用試劑;稀有金屬;鎢;特定用途試劑;生化試劑;有機(jī)化工原料;Inorganics;metal oxide;生化試劑-其他化學(xué)試劑;常規(guī)氧化物粉體-三氧化鎢;催化劑;化工原料;添加劑;原料;無機(jī)化工原料;其他類;工業(yè)化;氧化物;無機(jī)化學(xué)
Mol文件	1314-35-8.mol
結(jié)構(gòu)式

三氧化鎢 性質(zhì)

三氧化鎢 用途與合成方法

概述

三氧化鎢（化學(xué)式：WO3）是鎢(VI)的氧化物，是從鎢礦制取單質(zhì)鎢工業(yè)的重要中間體。該冶煉過程涉及兩步：第一步用堿處理鎢礦，制得WO3，然后用碳或氫氣還原三氧化鎢，得到金屬鎢：WO3+3H2→W+3H2O2WO3+3C→2W+3CO2

鎢氧化物

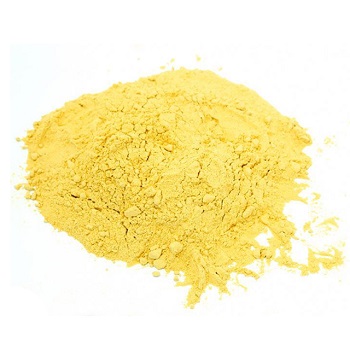

三氧化鎢和藍(lán)色氧化鎢是目前比較常見的2種鎢氧化物，三氧化鎢又名鎢華，化學(xué)式WO3。淺黃色三斜系粉末狀晶體。當(dāng)溫度高于740℃時(shí)，轉(zhuǎn)變?yōu)槌壬乃姆骄到Y(jié)晶體，冷卻后又恢復(fù)原狀?？諝庵蟹€(wěn)定，熔點(diǎn)為1473℃，沸點(diǎn)高于1750℃，相對(duì)密度為7.16。三氧化鎢是鎢的氧化物中最穩(wěn)定的一種，不溶于水和除氫氟酸外的無機(jī)酸，能溶于熱濃氫氧化鈉溶液和氨水生成可溶性的鎢酸鹽。當(dāng)溫度高于650℃時(shí)可被H2還原，在1000～1100℃可被C還原得鎢粉。

三氧化鎢主要用于制造金屬鎢 (高溫用氫氣等還原劑還原)，還用于制作硬質(zhì)鎢鐵合金、釉彩顏料、防火織物、壓電陶瓷和X射線屏等。也可用做陶瓷釉料的著色劑和分析試劑。由鎢精礦 (錳、鐵的鎢酸鹽) 經(jīng)堿解，氯化鈣轉(zhuǎn)化，然后酸化生成黃鎢酸，加氨水制得仲鎢酸銨晶體，再經(jīng)加熱使晶體分解得到三氧化鎢，主要反應(yīng)如下：

一般產(chǎn)品含三氧化鎢不低于99.5%。用鐵桶或塑料袋包裝，貯存于陰涼干燥庫房，應(yīng)注意防潮。
以上信息由Chemicalbook的瑤瑤編輯整理。

三氧化鎢制取

煅燒仲鎢酸銨或鎢酸得到黃色粉末狀三氧化鎢的純鎢化合物制取方法。
鎢酸(H2WO4)在673K溫度下便開始大量脫水：H2WO4—→WO3+H2O↑
但在773～873K溫度下煅燒的產(chǎn)物仍含有小于0.5%的水，在973～1023K溫度下煅燒產(chǎn)物的水含量才小于0.1%。
仲鎢酸銨(APT)在高于523K的溫度下便可分解：5(NH4)2O·12WO3·nH2O—→12WO3+10NH3↑ +(n+5) H2O↑
在873K溫度下便可完全分解成WO3。
中國將三氧化鎢分為三級(jí)，即一級(jí)、二級(jí)和三級(jí)，其純度相應(yīng)為99.95%、99.9%和99.5%。用于生產(chǎn)鎢制品的WO3的粒度一般用松裝密度 (g/cm3) 或比表面(m2/g)表示，粒度越細(xì)，松裝密度越小，比表面越大。仲鎢酸銨或鎢酸的粒度越粗，煅燒溫度越高則煅燒所得WO3的粒度也越粗。一般煅燒仲鎢酸銨所得到的WO3粒度大于煅燒鎢酸所得到的WO3粒度，生產(chǎn)中的煅燒制度需根據(jù)對(duì)產(chǎn)品的粒度要求來制定。
仲鎢酸銨或鎢酸的煅燒作業(yè)通常在回轉(zhuǎn)管狀煅燒爐中進(jìn)行，爐管由不銹鋼制成，管外用電阻絲加熱，煅燒時(shí)爐管不斷旋轉(zhuǎn)，轉(zhuǎn)速約為2.5r/min。鎢酸的煅燒溫度為1023～1123K，仲鎢酸銨的煅燒溫度為873～973K，具體煅燒溫度的選擇則視對(duì)產(chǎn)品的要求而定。
參考資料：中國冶金百科全書總編輯委員會(huì)《有色金屬冶金》卷編輯委員會(huì),冶金工業(yè)出版社。

三氧化鎢氫還原

三氧化鎢氫還原曾是世界上廣泛用以生產(chǎn)鎢粉的方法，用氫氣還原劑將三氧化鎢粉末還原成金屬鎢粉的鎢粉制取方法，是早年制取鎢粉的經(jīng)典方法，它具有能制得純度高的鎢粉和鎢粉粒度容易控制等特點(diǎn)，但近年來發(fā)展了一種用氫氣還原藍(lán)色氧化鎢原料制取鎢粉(見仲鎢酸銨氫還原)的方法，稱為藍(lán)鎢工藝。它較三氧化鎢氫還原的所謂黃鎢工藝具有更便于控制鎢粉粒度的特點(diǎn)，尤其適用于細(xì)顆粒鎢粉的制取。
三氧化鎢氫還原法又稱為黃鎢工藝，工業(yè)生產(chǎn)中普遍采用連續(xù)逆氫還原方式。在制取中等或中偏細(xì)顆粒且粒度較為均勻的鎢粉時(shí)，一般采用兩段還原法，即第一次由WO3→WO2，第二次由WO2→W。在制取粗顆粒金屬鎢粉時(shí)，則采用一段還原法，即WO3→W。生產(chǎn)工藝流程如下圖。生產(chǎn)中、細(xì)鎢粉工藝制度的確定原則是：(1)采用較低的還原溫度;(2)沿爐管有較平穩(wěn)的溫度梯度;(3)較緩慢的推舟速度;(4)較小的裝舟量或較薄的料層;(5)較大的氫氣流量和較小的氫氣濕度;(6)用顆粒較細(xì)的WO3原料。粗顆粒鎢粉的生產(chǎn)采用一段直接還原法，還原工藝制度確定的原則是：(1)采用高的還原溫度;(2)沿爐管有較大的溫度梯度;(3)較快的推舟速度;(4)較大的裝舟量或較厚的裝料層; (5)較小的氫氣流量和較大的氫氣濕度。
三氧化鎢氫還原生產(chǎn)的鎢粉主要有供硬質(zhì)合金用鎢粉和供鎢材加工用的鎢粉，這兩類鎢粉的生產(chǎn)工藝制度是不一樣的。

毒性

接觸鎢化合物使人的上呼吸道和深部呼吸道受到刺激，受粉塵作用患支氣管哮喘，胃腸道功能紊亂。對(duì)皮膚有刺激作用，使皮膚上出現(xiàn)小結(jié)節(jié)和鱗屑。在美國鎢及可溶性鎢化合物(按鎢計(jì))的最高容許濃度為1 mg/m³，不溶性鎢化合物(按鎢計(jì))為5 mg/m³。操作人員要采用戴防毒口罩、手套、眼鏡，穿防塵服等防護(hù)措施。使用中防止粉塵泄漏。工人要做就業(yè)前體檢以及定期檢查。

化學(xué)性質(zhì)

淡黃色粉末。 不溶于水和一般無機(jī)酸，溶于熱堿液，微溶于氫氟酸。

用途

用于制金屬鎢、合金鋼、防火織物等，并用于陶瓷工業(yè)

用途

用作分析試劑，也用于金屬鎢、鎢鹽的制備

用途

用做制金屬鎢的原料。用于制硬質(zhì)合金、拉鎢絲，粉末冶金，制x-射線屏和防火織物。亦可用做陶瓷器的著色劑和分析試劑等。

用途

可用作制金屬鎢的原料，制造硬質(zhì)合金、刀具、模具和拉鎢絲，也可用于粉末冶金，還可用于X射線屏及防火織物，以及用作陶瓷器的著色劑和分析試劑等。藍(lán)色氧化鎢用作生產(chǎn)鎢粉，摻雜鎢粉，鎢條、鎢桿、....和硬質(zhì)合金等。黃色氧化鎢用于電渡和生產(chǎn)其它鈷產(chǎn)品、氣壓計(jì)、比重計(jì)

生產(chǎn)方法

鎢酸銨法鎢精礦經(jīng)氫氧化鈉堿解，用鹽酸中和，再與氯化銨作用，生成鎢酸銨，再加人鹽酸進(jìn)行酸解反應(yīng)，生成鎢酸，然后經(jīng)過焙燒分解、粉碎，得到三氧化鎢。其
MnWO4?FeWO4+4NaOH→2Na2WO4+Fe(OH)2?Mn(OH)2
12Na2WO4+14HCl→5Na2O?12WO3+14NaCI+7H2O
5Na2O?12WO3+10NH4CI→5(NH4)2O?12WO3+10NaCl
5(NH4)2O?12WO3+10HCl+7H2O→12H2WO4+10NH4C1
H2WO4→WO3+H2O

安全信息

MSDS信息

三氧化鎢 價(jià)格(試劑級(jí))

三氧化鎢 上下游產(chǎn)品信息

上游原料

氫氧化鈉氨鎢酸鈉WOCI鎢精礦

下游產(chǎn)品

磷鎢酸鎢碳化鎢鎢酸鈣
