上海先予工業自動化設備有限公司位于上海市浦東新區，開發、生產、定制各類自動化機械，自動化生產線，自動化組裝線，自動化物流線，全自動清洗設備、超聲波精密清洗設備、電鍍設備、光學光電設備、純水設備。先予公司始終致力將的創意轉化成科學技術,勇于開拓、勇于創新，為客戶提供超值的產品，為人們創造美好的生活。

一、概況

    型號：sinyetZPX-DCZPX001　　

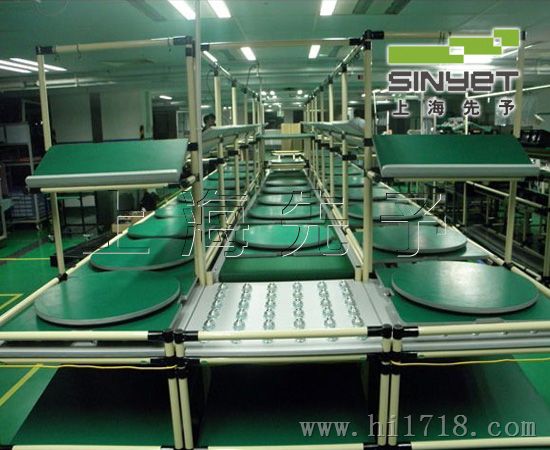

　　汽車動力鋰電池自動裝配生產線是將單體鋰電池按規定要求進行加工處理及裝配，形成電池成型模組，再組裝成成品電池箱體。

　　全線采用了機器人、計算機及可編程控制、條碼識別、精密機械及氣動等項技術，使整線結構合理，自動化程度高，檢測和裝配高，工作穩定可靠，生產節拍快，并且具有較強的數據處理、存儲和通訊能力，適應企業信息化管理的要求。

　　整個裝配線由電池自動成組線、小箱體裝配線、上箱體裝配線、總體裝配線等四條子線組成。

二、設備配置

　　1、電池自動成組線

　　生產線工位整體結構采用精致鋼架結構，每個工位為獨立位置，并設有工位識別傳感器，并在每一移載機械手上設置工件識別傳感器，保證工件行走的各個狀態可控，側面采用鋁合金型材，生產線為一整體結構，每工位前后面設置左右雙開門帶開關玻璃們，頂層設不銹鋼蓋板，美觀大方，既有安全性又有很好的觀瞻性。

　　2、小箱體裝配線

　　小箱體裝配線采用雙層滾輪鏈線體，主要完成電池模塊組裝成小箱體的過程。包括NTC安裝、電壓采集線及MMU安裝、電壓溫度采集線安裝、管理檢測、模塊入箱固定、絕緣檢測等功能。

　　3、上箱體裝配線

　　上箱體裝配線采用板鏈線體，主要完成上箱體其上部件裝配的全過程。包括上箱體上線、安裝風扇空氣過濾器、安裝高低壓插件、急停開關、開箱開關、診斷接口、安裝高壓繼電器、預充繼電器、風扇、BCU、HALL傳感器、電連接、測試等功能。

　　4、總體裝配線

　　總體裝配線采用板鏈線體，主要完成小箱體及上箱體的組裝。包括小箱體上線、安裝底板、動力大線及低壓線安裝、上箱體上線；電連接、安裝接板、檢測、安裝上蓋板、緊固螺釘?shù)裙δ堋?/p>

　　5、監控與管理系統

　　該生產線總體控制采用西門子PLC完成，整個系統每工位由西門子300系列PLC站組成，配備觸摸屏及工控機系統。由觸摸屏界面完成檢測信息的采集和線體設置。工控機系統為整線信息統計系統，具備數據存儲、統計及查詢功能，方便生產管理。此外，工控機系統外加服務器，可在每天固定時間段將工控機數據備份，方便維護。

四、綜述　　

　　我們可以提供專機設備和生產線的設計、制造、安裝、調試、人員培訓、售后技術服務的全程交鑰匙工程。

　　我們愿意根據您企業的具體情況，為您企業量身定做滿足具體要求的自動化生產線，價格面議。

【產品說明】

該線由包片工作區、匯流排、焊接工作區、槽蓋膠封區、槽蓋固化及端子柱焊接、色膠固化區等組成。該線具有節約裝配時間、降低生產成本、提高產品質量及降低勞動強度等特點。焊接工位設有抽風裝置，可及時抽走焊接產生的鉛煙，減少車間環境污染，是適用于小密蓄電池的裝配生產。

該線以無級變速電機作為動力，可單獨對任一節速度進行調整，每個工位上的抽風口均設有調節風門，可根據需要關閉風門或調節風量，工位下方有接塵機構，可回收極板掉落下來的鉛粉。

主要技術參數:

生產效率：班產2000只以上電池（以12V10Ah電動車電池為例）。
